BTA-1 · Paso 01 / 08
Todo el tratamiento, un contenedor
Un contenedor de acero de 10.3 × 2.1 × 2.5 m, con lámina de 6 mm y pintura epoxi-asfáltica por dentro, probado con agua antes de salir de fábrica. Va sobre losa, junto al desarrollo.
PTAR modular y prefabricada · 2 a 200 m³/día
Planta de tratamiento de aguas residualespara fraccionamientos, condominios y hoteles
La PTAR que te autorizan, te reciben y cumple por contrato.
Hacemos la ingeniería de la planta para tu proyecto ejecutivo, suministramos el equipo, lo arrancamos y verificamos la entrega con un laboratorio acreditado EMA. BTP enterrada bajo área verde o BTA en contenedor de acero, según tu caudal y a dónde va el agua.

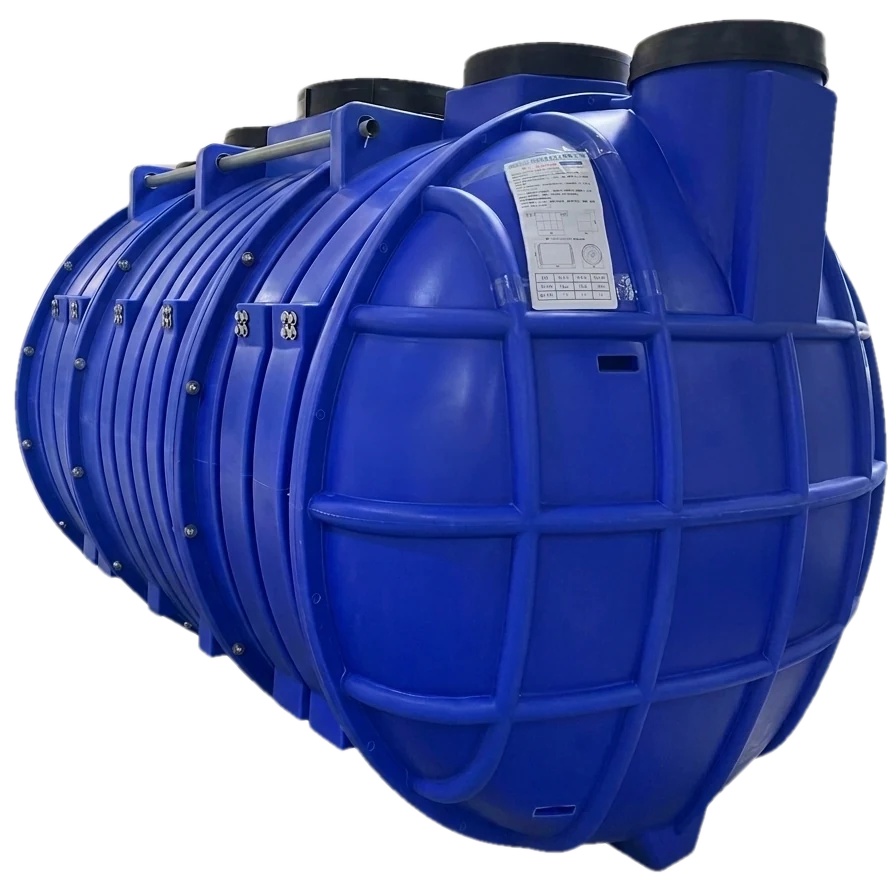

Ilustración · módulo BTPLo que estás comprando
Del dictamen de factibilidad al acta de entrega-recepción.
La PTAR de un desarrollo se revisa varias veces antes de que la entregues. El organismo operador revisa el proyecto ejecutivo. Si descargas a un cuerpo de agua o al suelo, CONAGUA otorga el permiso de descarga. Al final se firman las obras en la entrega-recepción. Para cada revisión te entregamos un documento.
01
Te la autorizan
Proyecto ejecutivo de la PTAR: planos, memoria de cálculo, layout, presupuesto y cronograma. Es la base técnica que presentas al organismo operador con tu proyecto de urbanización y, cuando aplica, a CONAGUA para el permiso de descarga. La autorización la da la autoridad; el expediente técnico lo armamos nosotros.
02
Te la reciben
Después de 30 a 45 días de arranque y estabilización a cargo de Bionia, un laboratorio acreditado EMA hace la prueba de aceptación contra la norma de tu proyecto. Con ese resultado queda acreditada la prueba de aceptación del contrato: la planta entregó agua dentro de los límites pactados el día de la prueba.
Dato: en León, las obras de cabecera se afianzan a 1.3 veces su presupuesto y la fianza sigue viva hasta que se firma el acta de entrega-recepción (SAPAL, Manual de Incorporaciones 2022, num. 9.8 a 9.11).
03
Cumple por contrato
Los límites que tu planta tiene que cumplir quedan escritos en la propuesta y en una póliza firmada.
Hito del desarrollo
Lo que entrega Bionia
Terreno y anteproyecto
1
Prediagnóstico sin costo: caudal, norma, modelo y huella
Dictamen de factibilidad
2
Datos técnicos de la PTAR para tu trámite
Proyecto ejecutivo de urbanización
3
Proyecto ejecutivo de la PTAR
Obra
4
Suministro del equipo en sitio; tu contratista hace la obra civil y la instalación conforme al proyecto
Entrega-recepción
5
Arranque, estabilización de 30 a 45 días y prueba de aceptación con laboratorio EMA
En León, el Dictamen Técnico de Factibilidad de SAPAL es vinculante y tiene vigencia de 12 meses (Manual de Incorporaciones 2022, num. 5.19). Ese es tu reloj.
Cronograma tipoDel contrato al agua verificada por laboratorio, un cronograma tipo de Bionia va de 22 a 34 semanas. El de tu desarrollo queda fijado en el proyecto ejecutivo.
Antes de cotizar
¿Tu desarrollo necesita planta propia?
Depende de a dónde va el agua y de lo que diga tu factibilidad. Estos son los casos en que sí.
Sí
No hay colector, o no alcanza
El agua tratada va a un arroyo, un río, un canal o al suelo. Aplica la NOM-001-SEMARNAT-2021 en la columna de tu cuerpo receptor, y necesitas permiso de descarga de CONAGUA.
Sí
Tu factibilidad condiciona el tratamiento
El organismo operador te pide la planta como obra del desarrollo. En León, la planta solicitada en la factibilidad puede acreditarse contra los derechos de incorporación (SAPAL, Manual de Incorporaciones 2022, num. 9.4.1).
Sí
Vas a regar áreas verdes con agua tratada
Regar jardines y parques donde camina la gente es reúso con contacto directo. La norma de diseño es la NOM-003-SEMARNAT-1997.
Probablemente no
Descargas al drenaje municipal y tu factibilidad no te pide tratamiento
La NOM-001-SEMARNAT-2021 no aplica a las descargas al alcantarillado municipal (numeral 1), y la NOM-002-SEMARNAT-1996 excluye las aguas residuales domésticas (numeral 1). Rigen las condiciones de tu organismo operador; si el desarrollo tiene usos no domésticos (hotel con lavandería o cocina industrial, comercios), a esos sí puede aplicarles la NOM-002. Lo más probable es que no necesites PTAR propia; te lo confirmamos en el prediagnóstico.
Por tamaño
Dinos cuántas viviendas son y te decimos por dónde empezar.

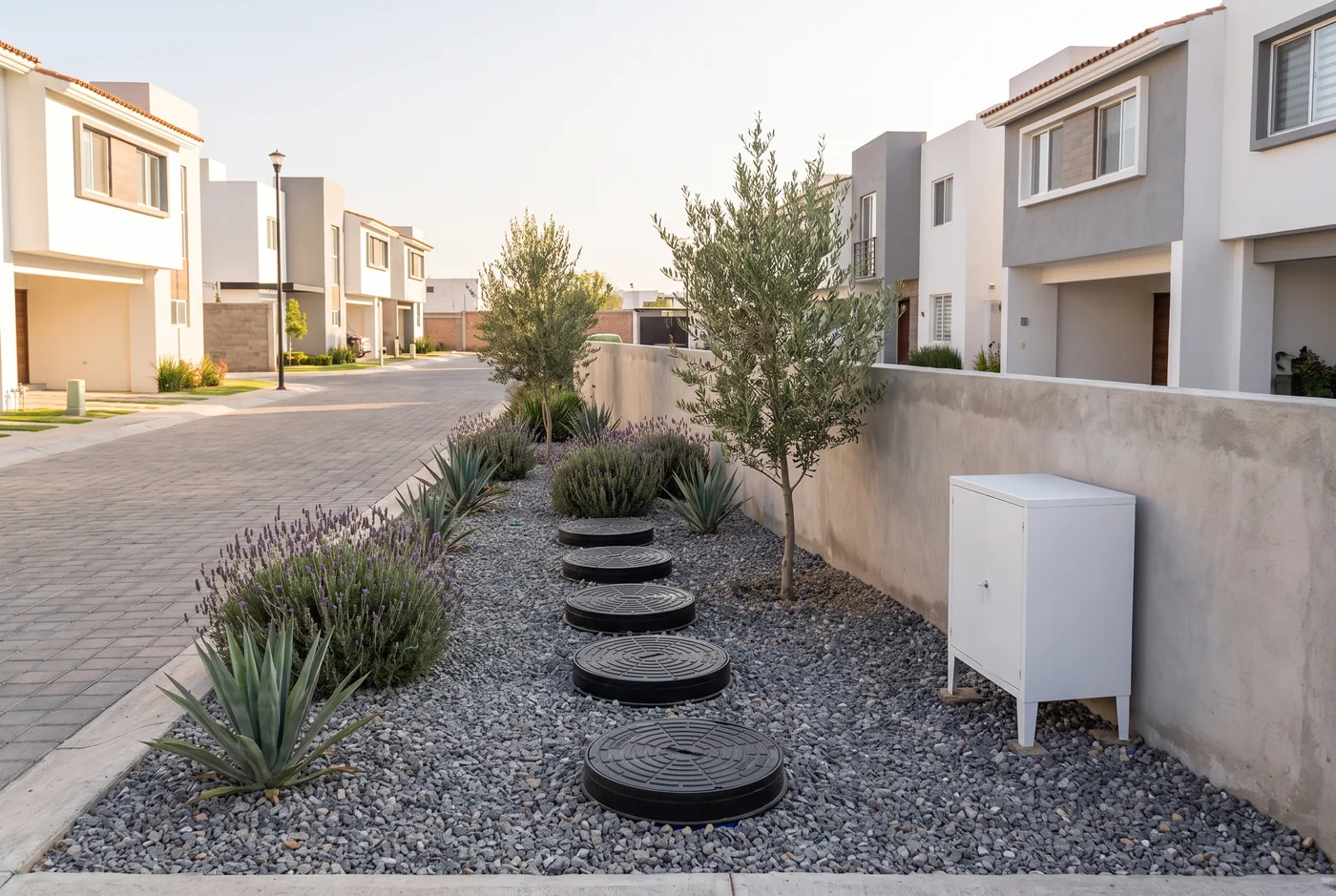

IlustraciónCarril A
Hasta ≈80 m³/día
Condominios, torres, fraccionamientos chicos y medianos, hoteles.
Se resuelve con un modelo de catálogo: BTP enterrada de 2 a 20 m³/día, o BTA en contenedor de acero de 20 a 100 m³/día. También hay plantas pequeñas para amenidades, casa club o un edificio.
- BTP cuando el metro cuadrado vale más que la planta y el agua se descarga
- BTA cuando vas a regar áreas verdes: trae filtro multimedia y UV de fábrica, y en el proyecto ejecutivo dimensionamos el pulido para la NOM-003 de contacto directo
- Si es hotel y la vas a operar tú: el BTP-10 usa 145 W de aire, alrededor de $0.81 por m³ en energía de aireación (sin el bombeo de alimentación)*
- Empieza con: el prediagnóstico, con el número de viviendas o cuartos
* Con 20 horas de operación al día y $2.80 por kWh.

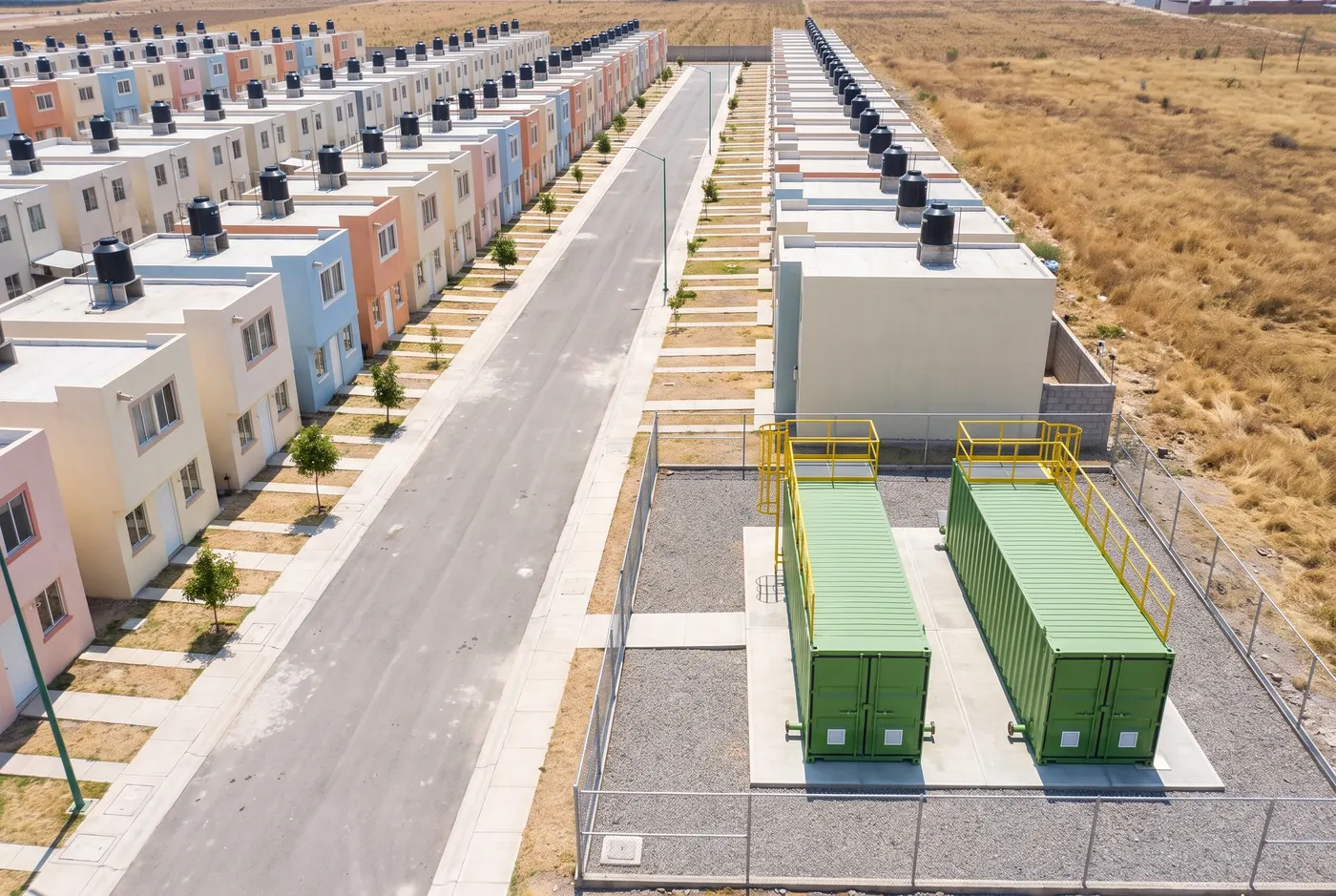

IlustraciónCarril B
De ≈130 a 600 m³/día
Fraccionamientos grandes, vivienda de interés social, desarrollos que se ocupan por etapas.
BTA modular: instalas los módulos de la primera etapa y agregas los siguientes conforme se ocupa el desarrollo. Son de catálogo el BTA-130, 150, 180, 200 y 600; entre 200 y 600 m³/día la planta se arma con ingeniería.
- Desde 130 m³/día, la regulación y los lodos van en tanques de concreto que construye el desarrollo
- Empieza con: un anteproyecto con el caudal por etapa, la huella, la obra civil que te toca y el cronograma
Entre los dos carriles¿Caes en medio? El prediagnóstico te dice qué conviene.
Cómo sale tu caudal
Caudal = viviendas × habitantes por vivienda (INEGI) × aportación por habitante (manual MAPAS de CONAGUA, según el clima).
Según el clima y el tamaño de las familias, da entre 0.5 y 0.8 m³/día por vivienda. Por eso lo calculamos con tu municipio y no con una tabla fija.
BTP y BTA
Enterrada o en contenedor: así se elige.
Las dos son plantas tratadoras biológicas con MBBR. Cambian el material, lo que se ve terminado, la obra civil y lo que traen para el reúso.

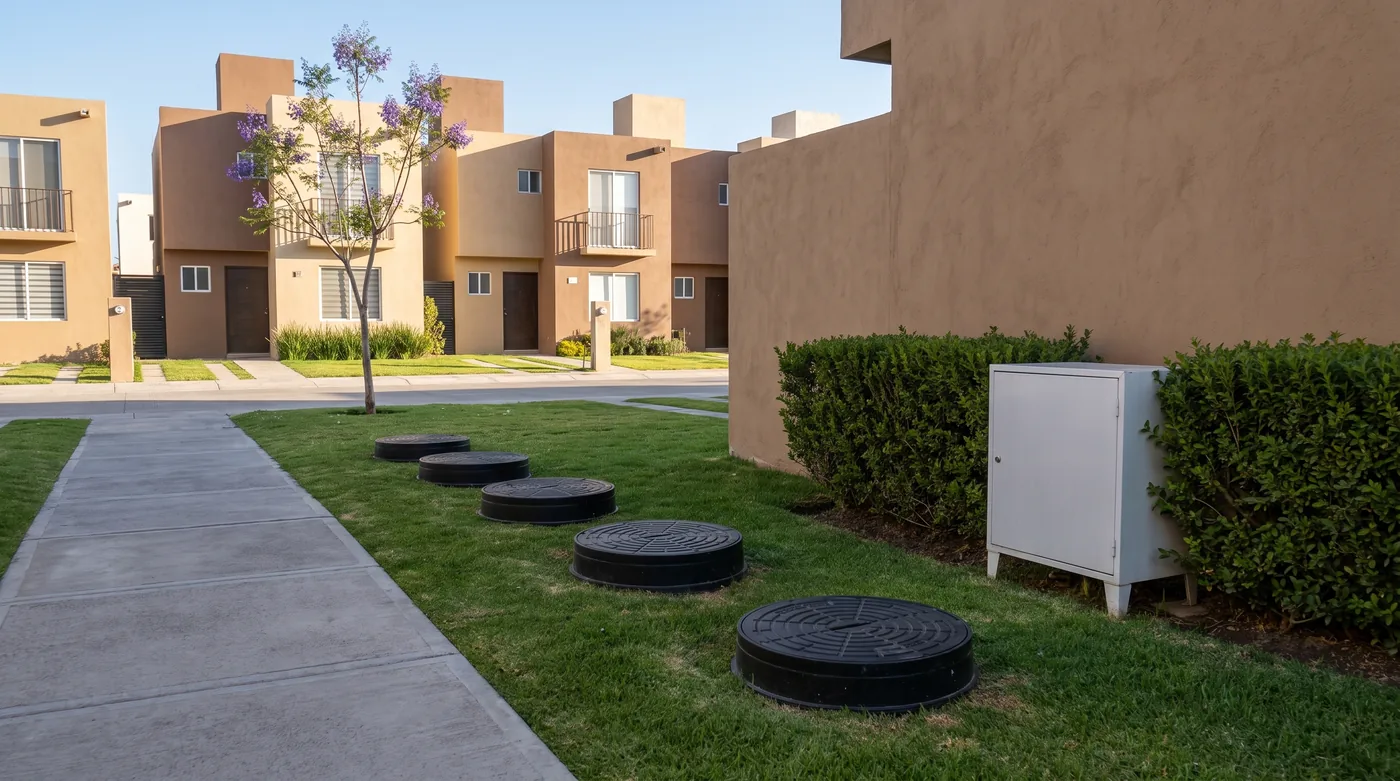

IlustraciónBTP · enterrada

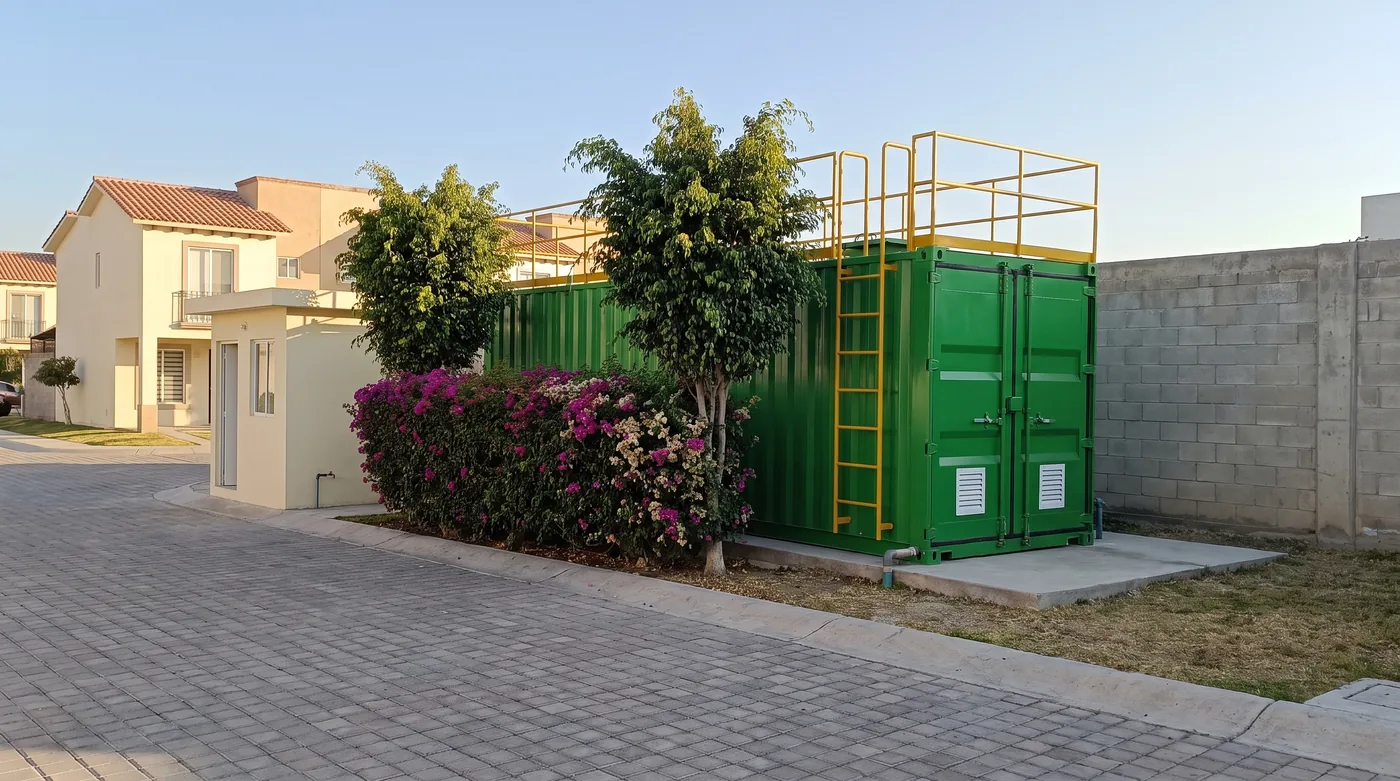

IlustraciónBTA · en contenedor
| BTP · enterrada | BTA · en contenedor | |
|---|---|---|
| Material | BTP-5 a BTP-20: módulo de polietileno de fábrica, cilindro horizontal de Ø2.04 m. BTP-2: módulo compacto (medidas en la propuesta) | Contenedor de acero con recubrimiento epóxico, probado con agua en fábrica (modelos Yihua) |
| Capacidad | 2 a 20 m³/día | 20 a 200 m³/día; 600 m³/día en 6 módulos |
| Qué se ve terminado | Las tapas de los registros, bajo área verde, y un gabinete chico con las bombas de aire | Contenedor de 2.0 a 2.5 m de alto sobre losa, con escalera de acceso (barandal superior en algunos modelos) |
| Tren de tratamiento | 5 cámaras: sin oxígeno, filtro anaerobio, MBBR aerobio, biofiltros y desinfección | En el BTA-50: cribado, regulación, anóxico, dos celdas MBBR, sedimentador, filtro multimedia y UV |
| Desinfección | Pastillas de cloro | UV (BTA-20 a 100, 180 y 600); en otros modelos, UV o hipoclorito según hoja de fábrica |
| Aire | Bombas de aire de 45 a 100 W | Dos sopladores: uno opera y el otro respalda |
| Consumo de operación(sin UV ni iluminación; la carga instalada para la acometida se calcula en el proyecto ejecutivo) | 0.045 a 0.2 kW | 2.2 a 21.5 kW, según modelo |
| Obra civil que te toca | Excavación, losa antiflotación, relleno compactado, más la regulación y el bombeo previos | Losa, cárcamo y registros; desde 130 m³/día, además, tanques de regulación y lodos de concreto que construye el desarrollo |
| Para riego de áreas verdes | No trae filtro de pulido | BTA-20 a 100, 180 y 600: filtro multimedia y UV de fábrica. El pulido para contacto directo se verifica en el proyecto ejecutivo |
| Conviene en | Condominio, torre, amenidades, hotel boutique o etapa chica | Desde ≈20 m³/día, y cuando hay riego de áreas verdes (pulido dimensionado en el proyecto ejecutivo) |
Cómo funciona · BTA
Una planta completa en un contenedor de acero.
Referencia: BTA-50, con las medidas del plano de fábrica. El recorrido del agua, del drenaje a la salida.
BTAUna planta completa en un contenedor
BTA-2 · Paso 02 / 08
Cribado: retiene sólidos gruesos
Una canastilla de 50 × 50 × 50 cm con claro de 5 mm detiene trapos y papel antes de que lleguen a las bombas. Se limpia a mano.
BTA-3 · Paso 03 / 08
Regulación: iguala los picos
El tanque de regulación, de 14 m³, guarda los picos del día y los manda al biológico por bombeo: dos bombas con flotador arrancan y paran según el nivel. El aire aquí solo agita, para que el lodo no se asiente.
BTA-4 · Paso 04 / 08
Anóxico: zona sin aireación
Celda sin aireación de proceso, con medio plástico. Aquí llegan el agua regulada, el licor nitrificado que regresa del MBBR y el lodo que regresa del sedimentador.
BTA-5 · Paso 05 / 08
MBBR: biopelícula en movimiento
Dos celdas aerobias, 11 m³ en total. Los soportes plásticos giran con la burbuja fina de difusores de membrana, y sobre ellos crece la biopelícula que oxida la materia orgánica y nitrifica el amonio. Una malla de acero inoxidable los mantiene en su celda.
BTA-6 · Paso 06 / 08
Un soplador opera, otro respalda
En el cuarto de equipos hay dos sopladores: trabaja uno y el otro queda de respaldo. Una bomba regresa el licor nitrificado del MBBR a la celda anóxica.
BTA-7 · Paso 07 / 08
Sedimentador: el lodo se asienta
El agua entra por un tubo central con campana, sube despacio y sale por un vertedor dentado. El lodo se asienta en el fondo y una bomba lo regresa a la celda anóxica. El lodo en exceso se purga periódicamente; el punto de purga y su destino (tanque de lodos o pipa) quedan en el proyecto ejecutivo.
BTA-8 · Paso 08 / 08
Filtro y UV: agua lista
El agua clarificada pasa por un filtro multimedia y por una lámpara UV antes de salir a riego o a la descarga. El filtro se retrolava a mano en las visitas de mantenimiento.
Sedimentador y tanque de agua clara van lado a lado en planta; aquí se muestran en corte quebrado. Soportes MBBR y burbujas, fuera de escala.
Nota técnica
Por el retorno de lodo del sedimentador, el proceso es técnicamente IFAS: biopelícula en los soportes más lodo en suspensión.
Así cambia con el tamaño
- BTA-20: un solo contenedor de 7.0 × 2.0 × 2.0 m, con la regulación dentro.
- BTA-80 y BTA-100: la regulación va en una caja aparte, junto al contenedor de tratamiento.
- BTA-130 a 200: dos módulos con sedimentador lamelar; la regulación y los lodos van en tanques de concreto que construye el desarrollo.
- BTA-180: dos módulos de 11.5 m; la regulación y los lodos van en un tanque de concreto de 8.0 × 3.0 × 3.0 m que construye el desarrollo.
- BTA-600: seis módulos de 11.5 m y 200 m³ de regulación en concreto, obra del desarrollo.
Cómo funciona · BTP
La planta que no se ve.
Referencia: BTP-10. Un módulo de polietileno enterrado con cinco cámaras en serie.
BTPLa planta que no se ve
Corte longitudinal · BTP-10 · cilindro de fábrica; cámaras a proporción aproximada
BTP-1 · Paso 01 / 08
Enterrada: tapas al ras del pasto
Un cilindro de polietileno de Ø2.04 × 5.2 m, enterrado bajo área verde. Terminada la obra, se ven las tapas de los registros y un gabinete chico con las bombas de aire; su ubicación se define en el proyecto ejecutivo.
BTP-2 · Paso 02 / 08
Regulación y bombeo previos
Antes del módulo, una retención de sólidos y un tanque regulador igualan el caudal y lo bombean al equipo. Son obra civil de tu proyecto y se dimensionan en el proyecto ejecutivo.
BTP-3 · Paso 03 / 08
Cámara 1: sin oxígeno
Primera cámara, sin aire: el agua cruda avanza lenta entre soportes esféricos y los sólidos que se asientan se retiran con pipa.
BTP-4 · Paso 04 / 08
Cámara 2: filtro anaerobio
El agua cruza un lecho filtrante sumergido, sin aire, donde se degrada la materia orgánica de cadena larga. A esta cámara regresa el reflujo.
BTP-5 · Paso 05 / 08
Aire y biopelícula limpian el agua
En la cámara 3, el aire de un difusor de fondo mueve soportes tipo anillo con biopelícula, que oxidan la materia orgánica y nitrifican. La cámara 4 es un lecho de biofiltros que retiene sólidos finos y biomasa. Parte del agua con sólidos de la cámara 4 regresa a la cámara 2 anaerobia. El aire lo dan bombas de aire de 45 a 100 W: en el BTP-10, sus dos bombas de aire suman 145 W.
BTP-6 · Paso 06 / 08
Cámara 5: desinfección con cloro
Antes de salir, el agua pasa por un alimentador de pastillas de cloro.
BTP-7 · Paso 07 / 08
Lodo: extracción periódica con pipa
El lodo acumulado se saca periódicamente con pipa de vacío por los registros. Las cámaras 1 y 4 tienen línea de retiro de lodos.
BTP-8 · Paso 08 / 08
Instalación en seis pasos
Recepción, posicionamiento, relleno, instalación eléctrica e hidráulica, terminado y puesta en marcha. Después vienen 30 a 45 días de estabilización biológica a cargo de Bionia. La excavación, la losa antiflotación y el relleno son obra civil de tu proyecto.
Solo el cilindro es de fábrica; las cámaras van a proporción aproximada. El reflujo se eleva con un dispositivo (airlift o bomba) que se confirma con el fabricante.
Huella
Cuánto terreno ocupa, con medidas de hoja de fábrica.
| Modelo | Capacidad nominal (m³/día) | Medidas de fábrica | Huella del equipo |
|---|---|---|---|
| BTP · enterrada | |||
| BTP-5 | 5 | Cilindro Ø2.04 × 3.5 m | 7.1 m² |
| BTP-10 | 10 | Cilindro Ø2.04 × 5.2 m | 10.6 m² |
| BTP-20 | 20 | Cilindro Ø2.04 × 8.1 m | 16.5 m² |
| BTA · en contenedor | |||
| BTA-20 | 20 | 7.0 × 2.0 × 2.0 m | 14.0 m² |
| BTA-50 | 50 | 10.3 × 2.1 × 2.5 m (plano de fábrica) | 21.2 m² |
| BTA-80 | 80 | 5.0 × 2.0 × 2.5 m (regulación) + 9.5 × 2.0 × 2.5 m | 29.0 m² |
| BTA-100 | 100 | 6.5 × 2.0 × 2.5 m (regulación) + 11 × 2.0 × 2.5 m | 35.0 m² |
| BTA-130 | 130 | 11.6 × 2.2 × 2.5 m + 4.7 × 2.0 × 2.2 m + igualación de 4.0 × 4.0 × 3.0 m y lodos de 4.0 × 1.0 × 3.0 m en concreto (obra del desarrollo) | 34.9 m²+ 20 m² de concreto |
| BTA-150 | 150 | 11.6 × 2.2 × 2.5 m + 5.2 × 2.0 × 2.2 m + igualación de 4.0 × 4.0 × 3.0 m y lodos de 4.0 × 1.0 × 3.0 m en concreto (obra del desarrollo) | 35.9 m²+ 20 m² de concreto |
| BTA-180 | 180 | 2 módulos de 11.5 × 2.0 × 2.5 m + tanque de concreto de 8.0 × 3.0 × 3.0 m (obra del desarrollo) | 46.0 m²+ 24 m² de concreto |
| BTA-200 | 200 | 2 módulos de 11.6 × 2.2 × 2.5 m + igualación de 5 × 4 × 4 m y lodos de 5 × 1 × 4 m en concreto (obra del desarrollo) | 51.0 m²+ 25 m² de concreto |
| BTA-600 | 600 | 6 módulos de 11.5 × 2.0 × 2.5 m + 200 m³ de regulación en concreto (obra del desarrollo) | 138.0 m²+ regulación |
La huella es solo la del equipo. Accesos, losa, registros y separaciones se fijan en el proyecto ejecutivo. El catálogo tiene más modelos entre estos; aquí van los modelos con hoja de fábrica de Qingdao Yihua (BTA-20 a 100, 180 y 600), Qingdao Yimei (BTA-130 a 200) y Jiangsu Yulong (BTP). Súmale pasillos de acceso: en un contenedor, del orden de 0.8 m a un lado y 1.5 m frente a las puertas.
Alcance
Lo que incluye la propuesta y lo que no, por escrito.
Incluye
- Prediagnóstico sin costo
- Equipo BTP o BTA con aireación, desinfección y tablero de control
- Entrega en el sitio del proyecto
- Maniobra de descarga e izaje en sitio (dentro del monto indicado en la propuesta)
- Arranque y estabilización biológica de 30 a 45 días, a cargo de Bionia
- Prueba de aceptación con laboratorio acreditado EMA, con el primer análisis incluido
- Manual de operación y mantenimiento, y capacitación del personal que va a operar la planta
- Garantía de equipos de 12 meses
No incluye
(se define en el proyecto ejecutivo)
- Obra civil: excavación, losa, cárcamo y registros; desde 130 m³/día, los tanques de regulación y lodos de concreto
- Instalación electromecánica y conexiones hidráulicas y eléctricas externas
- Permisos y licencias ante autoridades
- Operación después de la entrega: la planta la opera el desarrollo o el condominio
Para tu expediente
- Planos, memoria de cálculo y layout de la PTAR
- Presupuesto y cronograma del proyecto
- Póliza de cumplimiento con los límites pactados para tu proyecto
- Reporte del laboratorio acreditado EMA de la prueba de aceptación
Proyecto ejecutivo: se paga al inicio (5 % de la inversión) y se abona completo al contrato del equipo.
Cumplimiento por contrato
Lo que tu planta tiene que cumplir, por escrito.
Los límites de la norma y la columna que aplican a tu proyecto quedan escritos en la propuesta y en una póliza firmada. Al terminar la estabilización, un laboratorio acreditado EMA hace la prueba de aceptación.
Lo que revisa el ingeniero
La norma correcta depende del destino del agua.
01
Un mismo desarrollo puede llevar dos normas
Lo que riegas en áreas verdes se diseña contra la NOM-003-SEMARNAT-1997 de contacto directo. El excedente que descargas, contra la NOM-001-SEMARNAT-2021 en la columna de tu cuerpo receptor.
02
La columna de riego de la NOM-001 no es para tus jardines
La NOM-001-2021 deja fuera de su “riego” los usos que regula la NOM-003 (numeral 3.37), y regar parques y jardines es contacto directo según la NOM-003 (numeral 3.11).
03
La NOM-001-2021 no mide DBO₅
Tampoco coliformes fecales: mide DQO o COT y E. coli (o enterococos fecales si el agua es salina). Sus Tablas 1 y 2 rigen desde el 3 de abril de 2023, y desde el 11 de marzo de 2026 también exige color verdadero y toxicidad aguda.
Aquí no publicamos límites: cambian con la norma, la columna y el cuerpo receptor. Los fijamos en la propuesta de tu proyecto y quedan en el contrato. Verificado contra el texto de la NOM-001-SEMARNAT-2021 (DOF 11-mar-2022) y de la NOM-003-SEMARNAT-1997.

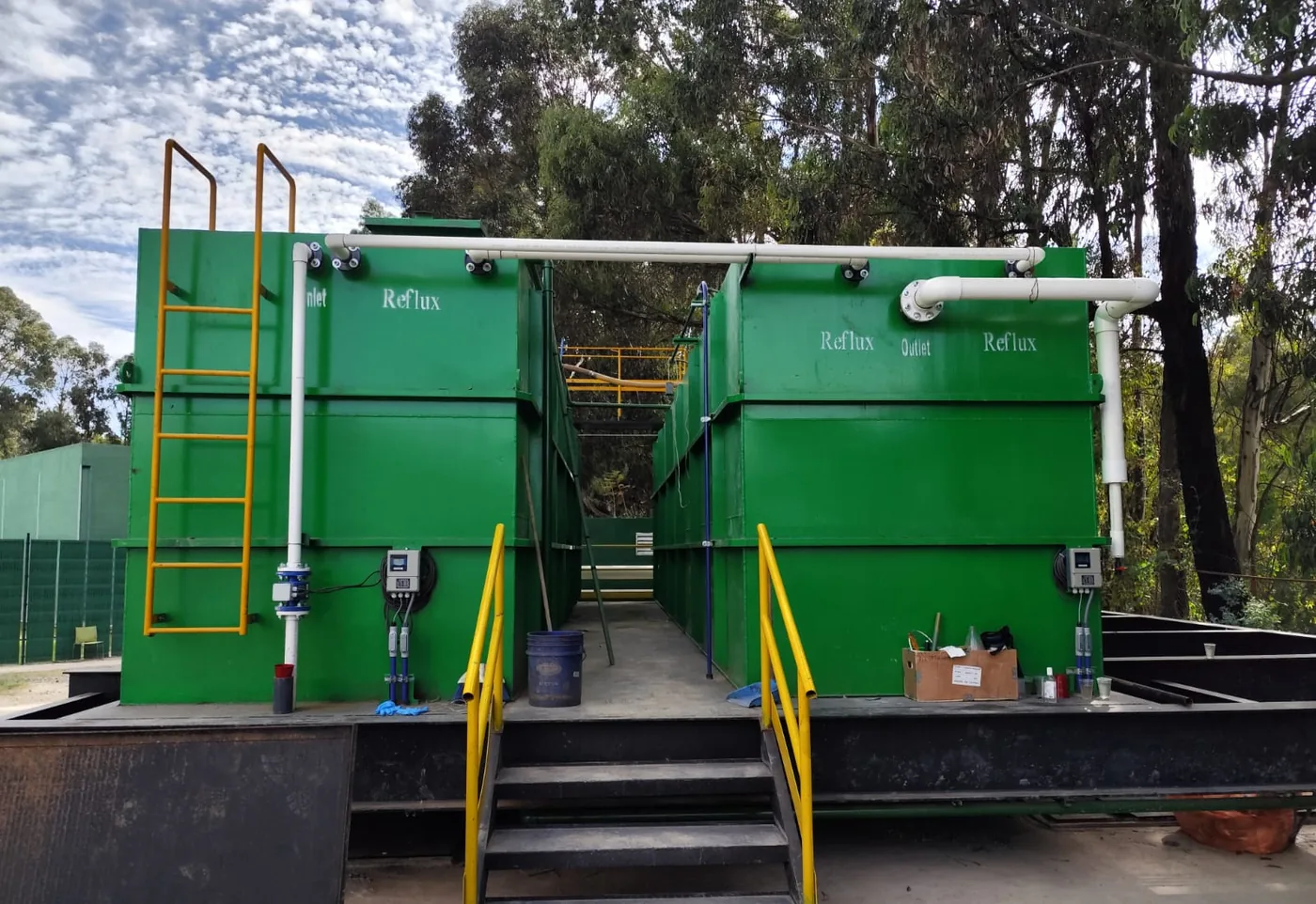

Foto de sitio · 17/12/2024Referencia institucional
Tec de Monterrey, campus Puebla e Hidalgo.
PTAR operando en dos campus del Tec de Monterrey, uno en Puebla y otro en Hidalgo, de 180 m³/día cada una.
2
campus
180m³/día
por campus, operando
17/12/2024
fecha de la foto de sitio
Preguntas frecuentes
Lo que nos preguntan antes de pedir propuesta.
¿Cuál es el precio de una planta de tratamiento de aguas residuales?
Depende del caudal, de la norma, de a dónde va el agua y del alcance. Por eso no publicamos precio: va en la propuesta técnico-económica, con lo que incluye y lo que no por escrito. Si comparas proveedores, pregunta a cada uno qué norma y qué columna te compromete por escrito, si incluye arranque y prueba con laboratorio EMA, qué obra civil te toca y quién responde si la planta no cumple.
No sé mi caudal. ¿Puedo cotizar?
Sí. Con el número de viviendas o cuartos y el municipio lo calculamos en el prediagnóstico, con los supuestos a la vista.
¿Por qué pagar el proyecto ejecutivo antes del equipo?
Porque el organismo operador lo va a revisar para autorizar tu urbanización y, si descargas a un cuerpo de agua o al suelo, CONAGUA pide la descripción del sistema de tratamiento para el permiso de descarga: lo necesitas de todas formas. Se paga al inicio y se abona completo al contrato del equipo.
¿Quién opera la planta cuando la entregue?
El desarrollo o el condominio. Bionia hace el arranque y la estabilización de 30 a 45 días, capacita a tu personal y entrega el manual de operación y mantenimiento. En la BTA se retrolava el filtro y se purga el lodo en exceso en las visitas de mantenimiento; en la BTP, el lodo se extrae periódicamente con pipa de vacío. También hay que reponer las pastillas de cloro (BTP) y cambiar la lámpara UV según su vida útil (BTA).
¿Va a oler?
El olor en una PTAR casi siempre viene de agua que se vuelve séptica o de un pretratamiento que no se limpia. Se controla desde el diseño, con cribado, regulación con agitación, aireación y manejo de lodos, y después con el mantenimiento del manual. La BTP va enterrada y ventila por su tubo de venteo; la ubicación del venteo se define en el proyecto ejecutivo.
¿Se puede hacer por etapas?
En plantas de varios módulos, sí: instalas los módulos de la primera etapa y agregas los siguientes; el pretratamiento, la regulación y el manejo de lodos se dimensionan desde el principio para el caudal final. En desarrollos grandes arrancamos con un anteproyecto que define el caudal y los módulos de cada etapa.
Prediagnóstico para tu factibilidad · sin costo
Cuéntanos de tu desarrollo y te regresamos la base técnica de tu PTAR.
Lo que recibes
- Caudal de diseño, calculado con tus viviendas o cuartos y tu municipio, con los supuestos a la vista
- La norma que te aplica según a dónde va el agua, o la confirmación de que no necesitas PTAR propia
- El modelo que conviene, BTP o BTA, y su huella en m²
- Cuántas etapas y qué módulos van en cada una
El precio llega después, en la propuesta técnico-económica, con el alcance por escrito.
¿Ya tienes caudal, destino del agua y superficie? Llena la ficha técnica de tu proyecto →
Escríbenos por WhatsApp →Prediagnóstico sin costo
Siete preguntas de tu desarrollo. Casi todas son de un clic.
- Paso 1 · Tu desarrollo
- Paso 2 · Contacto
